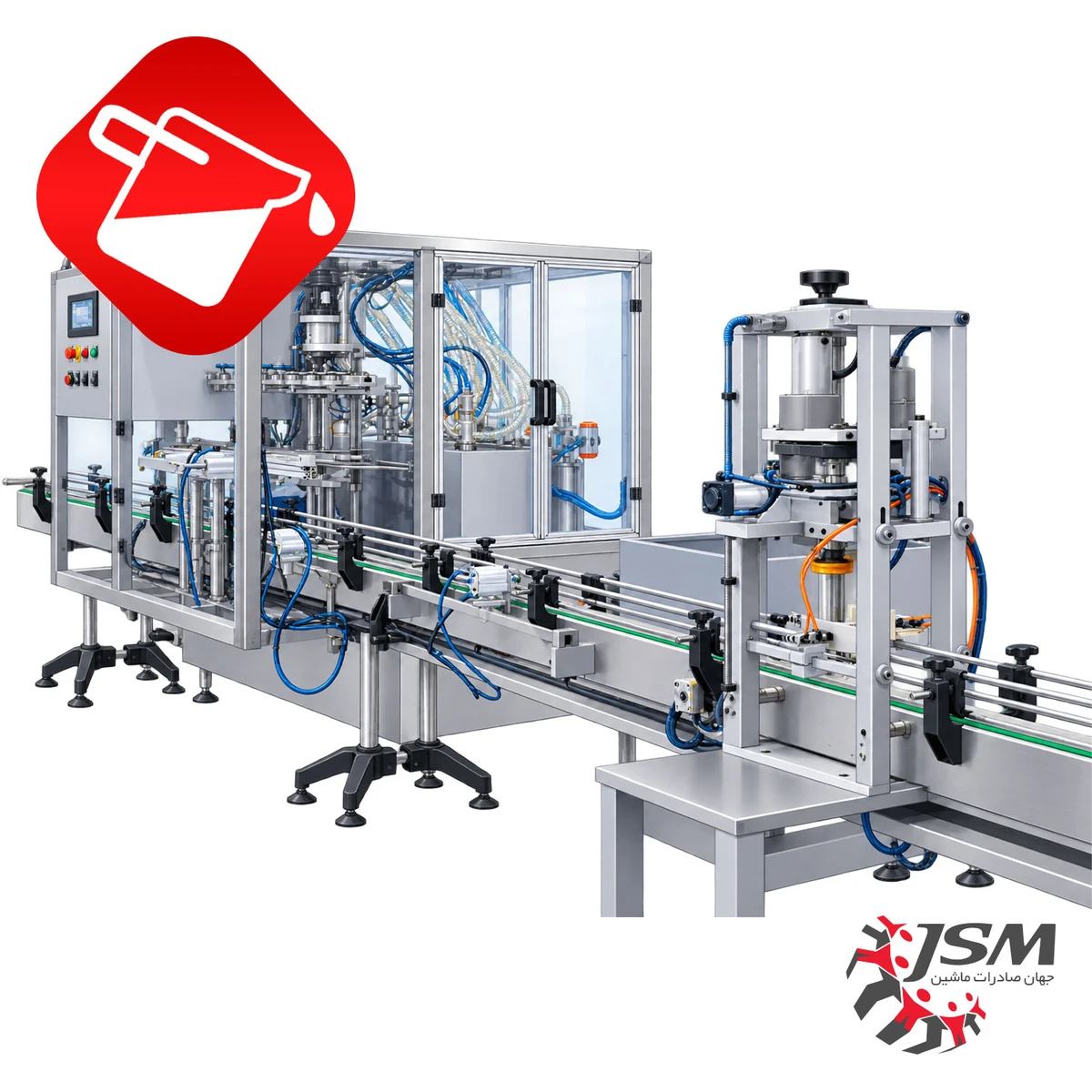

دستگاه پرکن خطی مایعات 8 نازله LF8-4000 | پرکن پیستونی مایعات

استفاده از دستگاه‌های پرکن مایعات در صنایع دارویی، غذایی و شوینده، یکی از بخش‌های مهم فرآیند تولید و بسته‌بندی است. سرعت و دقت تزریق، قابلیت کار با مایعات مختلف و امکان تنظیم دستگاه برای بطری‌ها و حجم‌های متفاوت، از عوامل مهم در انتخاب تجهیزات مناسب برای خطوط تولید این صنایع به شمار می‌رود.

دستگاه‌های پرکن مایعات از نظر سیستم تزریق عمدتاً در سه گروه پمپی، ثقلی و پیستونی قرار می‌گیرند. مجموعه JSM با طراحی و ساخت دستگاه پرکن خطی مایعات 8 نازله LF8-4000 با سیستم تزریق پیستونی، امکان پرکردن طیف وسیعی از مایعات رقیق و غلیظ را فراهم کرده است.

دستگاه LF8-4000 با استفاده از پیستون مجزا برای هر بطری، سرووموتور، بال‌اسکرو، PLC و HMI، سیستم CIP و مجموعه‌ای از تجهیزات ضد اسید، برای استفاده در خطوط تولید و بسته‌بندی صنایع دارویی، غذایی و شوینده طراحی شده است.

دستگاه پرکن خطی مایعات 8 نازله LF8-4000 چیست؟

دستگاه پرکن خطی مایعات 8 نازله LF8-4000 یک دستگاه پرکن پیستونی برای تزریق مایعات در بطری‌های مختلف است. این دستگاه دارای 8 نازل بوده و حجم تزریق در آن با استفاده از پیستون مجزا برای هر بطری و Angle Valve سر نازل کنترل می‌شود.

سیستم پیستونی امکان استفاده از دستگاه برای طیف وسیعی از مایعات رقیق و غلیظ را فراهم می‌کند. همچنین با توجه به قابلیت تغییر حجم پرکن و نوع بطری بدون نیاز به تعویض قطعات مکانیکی، دستگاه می‌تواند برای حجم‌ها و بطری‌های متنوع مورد استفاده قرار گیرد.

علت استفاده از سیستم پیستونی در پرکن مایعات

در سیستم پرکن پیستونی، تزریق ماده با استفاده از پیستون انجام می‌شود. در دستگاه LF8-4000 برای هر بطری پیستون مجزا در نظر گرفته شده و Angle Valve در قسمت سر نازل نیز در فرآیند تزریق مورد استفاده قرار می‌گیرد.

این ساختار امکان کنترل حجم تزریق را فراهم می‌کند و دستگاه را برای استفاده با مایعات رقیق و غلیظ مناسب می‌سازد. همچنین استفاده از سرووموتور و بال‌اسکرو، امکان تغییرات سریع و کنترل فرآیند پرکردن را فراهم می‌کند.

مزایای دستگاه پرکن خطی مایعات LF8-4000

دستگاه پرکن LF8-4000 با مجموعه‌ای از سیستم‌های مکانیکی، کنترلی و شست‌وشو طراحی شده است که امکان استفاده از آن در فرآیندهای مختلف پرکردن مایعات را فراهم می‌کند.

مهم‌ترین مزایای این دستگاه عبارت‌اند از:

• استفاده از سیستم تزریق پیستونی
• امکان کار با مایعات رقیق و غلیظ
• استفاده از پیستون مجزا برای هر بطری
• امکان تغییر تعداد نازل‌ها
• تغییر سریع حجم پرکن و نوع بطری بدون تعویض قطعه مکانیکی
• استفاده از سرووموتور و بال‌اسکرو
• دارای سیستم CIP برای شست‌وشوی مخزن، پیستون و نازل‌ها
• سیستم تمام اتوماتیک شارژ مخزن
• دارای سیستم چکه‌گیر برای جلوگیری از هدررفت مواد
• دارای مکانیزم حرکت ضد کف، خصوصاً برای مایعات غلیظ
• امکان ذخیره حجم‌ها و بطری‌های متنوع در حافظه دستگاه
• مجهز به PLC و HMI برای اپراتوری
• استفاده از تجهیزات ضد اسید در بخش‌های مختلف دستگاه
• استفاده از سیل، اورینگ و پکینگ‌های ضد اسید
• دارای شلنگ‌ها و اتصالات ضد اسید

کاربردهای دستگاه پرکن خطی مایعات 8 نازله

دستگاه LF8-4000 برای استفاده در خطوط تولید و بسته‌بندی صنایع مختلف طراحی شده و طبق مشخصات ارائه‌شده، کاربرد آن شامل صنایع زیر است:

• صنایع دارویی
• صنایع غذایی
• صنایع شوینده

این دستگاه با توجه به سیستم تزریق پیستونی و محدوده ویسکوزیته اعلام‌شده، برای پرکردن طیف متنوعی از مایعات قابل استفاده است.

ویژگی‌های دستگاه پرکن خطی مایعات 8 نازله LF8-4000

بدنه و اجزای استیل

بدنه، کانوایر، مخزن و نازل‌های دستگاه از استیل ساخته شده‌اند. مخزن و نازل‌ها از Steel 316 هستند و در اتصالات نیز از PTFE و Steel 316 استفاده شده است.

سیستم CIP

دستگاه LF8-4000 مجهز به سیستم CIP برای شست‌وشوی مخزن، پیستون و نازل‌ها است. این سیستم برای انجام فرآیند شست‌وشوی بخش‌های موردنظر دستگاه طراحی شده است.

مخزن 300 لیتری

دستگاه دارای مخزن 300 لیتری است که قابلیت شست‌وشوی آسان و بدون هدررفت مواد برای آن در نظر گرفته شده است.

سیستم ضد کف

مکانیزم حرکت ضد کف، به‌خصوص برای مایعات غلیظ، یکی از ویژگی‌های دستگاه است.

سیستم چکه‌گیر

سیستم چکه‌گیر برای جلوگیری از هدررفت مواد در فرآیند پرکردن مورد استفاده قرار می‌گیرد.

سرووموتور و بال‌اسکرو

استفاده از سرووموتور و بال‌اسکرو در ساختار دستگاه، امکان تغییرات سریع و کنترل فرآیند تزریق را فراهم می‌کند.

PLC و HMI

دستگاه به سیستم PLC و HMI مجهز شده است تا اپراتوری و تنظیمات دستگاه انجام شود.

حافظه بطری و حجم

امکان ذخیره حجم‌های مختلف و بطری‌های متنوع در حافظه دستگاه وجود دارد.

تجهیزات ضد اسید

در بخش‌های مختلف دستگاه از تجهیزات مقاوم در برابر اسید استفاده شده است، از جمله:

• Actuator و Angle Valve ضد اسید
• سیل، اورینگ و پکینگ‌های ضد اسید
• شلنگ‌ها و اتصالات ضد اسید
• اتصالات و فیتینگ‌های PTFE و Steel 316
• سیل‌ها و آب‌بندهای FKM و PTFE

جدول مشخصات فنی دستگاه پرکن خطی مایعات 8 نازله LF8-4000

مشخصات فنی	مقدار
مدل دستگاه	LF8-4000
نوع دستگاه	پرکن خطی مایعات
سیستم تزریق	پیستونی
تعداد نازل	8 نازل
برق مصرفی	3PH-380VAC-25A
باد مصرفی	30 lit/min
ظرفیت اسمی تولید 1 لیتری	Up to 3200/hr
ظرفیت اسمی تولید 2 لیتری	Up to 2400/hr
ظرفیت اسمی تولید 4 لیتری	Up to 1300/hr
حجم بطری	300 cc - 4000 cc
ارتفاع بطری	150 - 320 mm
قطر بطری	60 - 250 mm
PH مجاز	PH < 8.5
ویسکوزیته سیال	0.9 - 5000 cp
حجم مخزن	300 liter
جنس مخزن	Steel 316
جنس نازل‌ها	Steel 316
اتصالات و فیتینگ‌ها	PTFE و Steel 316
سیل‌ها و آب‌بندها	FKM, PTFE
سیستم کنترل	PLC و HMI
سیستم شست‌وشو	CIP
سیستم حرکت	سرووموتور و بال‌اسکرو

توجه: برای بطری‌های بزرگ‌تر از محدوده اعلام‌شده، ارتفاع و قطر بطری و همچنین حجم بطری، امکان تغییرات طبق نیاز وجود دارد. برای استفاده از سیالات با PH بالاتر از 8.5 نیز توصیه شده است با مشاورین JSM هماهنگ شود.

ظرفیت تولید دستگاه پرکن LF8-4000

ظرفیت اسمی دستگاه با توجه به حجم بطری تغییر می‌کند. بر اساس مشخصات ارائه‌شده، ظرفیت‌های اعلام‌شده عبارت‌اند از:

• بطری 1 لیتری: حداکثر 3200 بطری در ساعت
• بطری 2 لیتری: حداکثر 2400 بطری در ساعت
• بطری 4 لیتری: حداکثر 1300 بطری در ساعت

بنابراین ظرفیت واقعی دستگاه به حجم بطری مورد استفاده و شرایط تولید وابسته است.

محدوده بطری قابل استفاده در LF8-4000

دستگاه پرکن خطی LF8-4000 برای طیف متنوعی از بطری‌ها طراحی شده است. محدوده اعلام‌شده برای بطری شامل حجم 300 تا 4000 سی‌سی است.

همچنین ارتفاع بطری می‌تواند بین 150 تا 320 میلی‌متر و قطر آن بین 60 تا 250 میلی‌متر باشد. طبق مشخصات دستگاه، در صورت نیاز امکان تغییر این محدوده‌ها وجود دارد.

محدوده ویسکوزیته و PH سیال

یکی از مشخصات مهم دستگاه پرکن پیستونی LF8-4000، محدوده ویسکوزیته قابل استفاده آن است. ویسکوزیته سیال در محدوده 0.9 تا 5000 cp اعلام شده است.

PH مجاز سیال نیز کمتر از 8.5 تعیین شده است. برای استفاده از سیالات با PH بالاتر از این مقدار، هماهنگی با مشاورین JSM توصیه شده است.

چرا انتخاب سیستم پرکن مناسب در خطوط تولید اهمیت دارد؟

در خطوط تولید صنایع دارویی، غذایی و شوینده، فرآیند پرکردن باید متناسب با نوع سیال، حجم بسته‌بندی و نوع بطری انتخاب شود. تفاوت در ویسکوزیته مواد و حجم بطری‌ها باعث می‌شود نوع سیستم تزریق و امکانات تنظیم دستگاه اهمیت پیدا کند.

دستگاه LF8-4000 با سیستم تزریق پیستونی، امکان کار با محدوده ویسکوزیته اعلام‌شده را فراهم کرده و قابلیت تغییر حجم پرکن و نوع بطری را بدون تعویض قطعه مکانیکی در اختیار اپراتور قرار می‌دهد. وجود PLC، HMI، حافظه بطری و حجم، سرووموتور و بال‌اسکرو نیز از امکانات کنترلی دستگاه هستند.

مزایای کاربردی LF8-4000

• مناسب صنایع دارویی، غذایی و شوینده
• سیستم تزریق پیستونی
• مناسب مایعات رقیق و غلیظ
• قابلیت کار با بطری‌های 300 تا 4000 cc
• قابلیت تغییر حجم پرکن
• قابلیت تغییر نوع بطری بدون تعویض قطعه مکانیکی
• مجهز به سیستم CIP
• دارای مخزن 300 لیتری
• مجهز به PLC و HMI
• دارای حافظه حجم و بطری
• استفاده از سرووموتور و بال‌اسکرو
• دارای سیستم ضد کف و چکه‌گیر

جمع‌بندی

دستگاه پرکن خطی مایعات 8 نازله LF8-4000 یک پرکن پیستونی برای استفاده در صنایع دارویی، غذایی و شوینده است که برای طیف متنوعی از مایعات با ویسکوزیته 0.9 تا 5000 cp طراحی شده است. استفاده از پیستون مجزا برای هر بطری، Angle Valve، سرووموتور، بال‌اسکرو، PLC و HMI، سیستم CIP و تجهیزات ضد اسید از ویژگی‌های اصلی این دستگاه هستند.

مخزن 300 لیتری، امکان استفاده از بطری‌های 300 تا 4000 سی‌سی، قابلیت تغییر حجم و نوع بطری بدون تعویض قطعه مکانیکی و ظرفیت اسمی حداکثر 3200 بطری در ساعت برای حجم یک لیتری، از مشخصات مهم LF8-4000 محسوب می‌شوند. برای انتخاب این دستگاه، نوع سیال، حجم و ابعاد بطری و شرایط خط تولید باید متناسب با مشخصات فنی دستگاه بررسی شود.
