مخازن دوجداره استیل | مخزن استیل دو جداره صنعتی

مخازن دوجداره استیل از تجهیزات مورد استفاده در صنایع غذایی، دارویی و شیمیایی هستند و برای نگهداری محصولاتی به کار می‌روند که کنترل دمای آن‌ها اهمیت دارد. ساختار دوجداره این مخازن امکان کنترل دمای سیال داخل مخزن را مستقل از شرایط دمایی محیط فراهم می‌کند.

مخازن دوجداره استیل می‌توانند علاوه بر وظیفه نگهداری محصول، به پروانه و موتورگیربکس مجهز شوند و به‌عنوان همزن یا میکسر مورد استفاده قرار گیرند. ظرفیت این مخازن با توجه به نیاز پروژه قابل انتخاب است و امکان عرضه آن‌ها از ۲۰ لیتر تا ۳۰٬۰۰۰ لیتر وجود دارد.

مخزن دوجداره استیل چیست؟

مخزن دوجداره استیل نوعی مخزن صنعتی است که از یک لایه داخلی و یک لایه بیرونی تشکیل می‌شود. فضای میان این دو لایه برای کنترل دمای محصول مورد استفاده قرار می‌گیرد. به این ترتیب، محصول داخل مخزن می‌تواند فارغ از دمای محیط، در سطح دمایی موردنظر نگهداری شود.

لایه داخلی مخزن، متناسب با حجم آن، معمولاً ضخیم‌تر در نظر گرفته می‌شود و ضخامت لایه بیرونی معمولاً ۱.۵ میلی‌متر است. جنس بدنه مخزن عموماً از استیل 304 انتخاب می‌شود و در صورت نیاز، امکان ایزوله‌کردن فضای داخلی مخزن با چندین لایه اپوکسی نیز وجود دارد.

روش‌های کنترل دما در مخازن دوجداره استیل

دمای سیال داخل مخزن دوجداره استیل به دو روش اصلی کنترل می‌شود:

۱. استفاده از عایق حرارتی

در روش متداول، فضای بین دو لایه مخزن با عایق حرارتی مخصوص پر می‌شود. این ساختار برای کمک به حفظ دمای محصول در شرایط موردنظر استفاده می‌شود.

۲. استفاده از کویل‌های لوله‌ای

در روش دوم، کویل‌های لوله‌ای به دور مخزن پیچیده می‌شوند. این کویل‌ها برای کنترل دمای مخزن مورد استفاده قرار می‌گیرند و امکان مدیریت شرایط دمایی محصول را فراهم می‌کنند.

کاربرد مخازن دوجداره استیل

مخازن دوجداره استیل در صنایعی مورد استفاده قرار می‌گیرند که کنترل شرایط نگهداری محصول اهمیت دارد.

مهم‌ترین حوزه‌های کاربرد عبارت‌اند از:

• صنایع غذایی
• صنایع دارویی
• صنایع شیمیایی

نوع طراحی و تجهیزات جانبی مخزن با توجه به کاربرد و فرآیند موردنظر تعیین می‌شود.

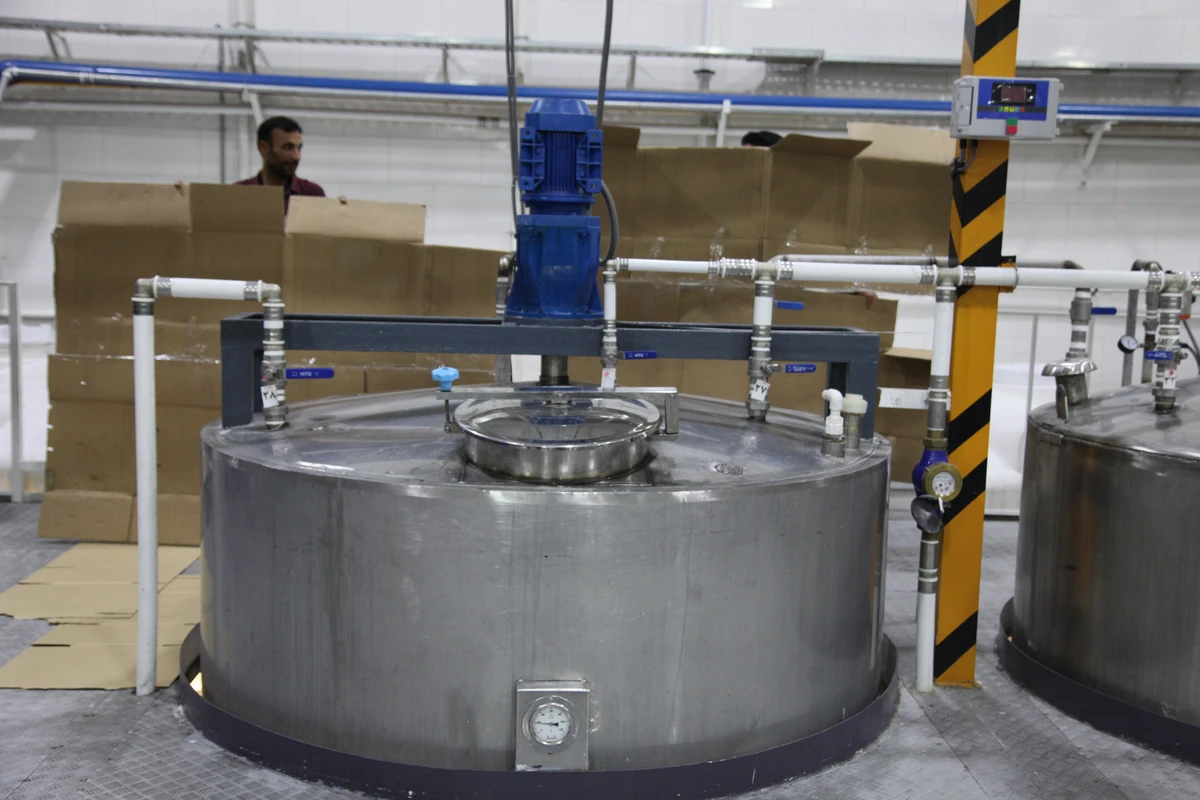

مخزن دوجداره استیل با همزن و میکسر

مخازن دوجداره استیل می‌توانند به پروانه و موتورگیربکس مجهز شوند. در این حالت، مخزن علاوه بر نگهداری محصول، به‌عنوان یک سیستم همزن یا میکسر نیز مورد استفاده قرار می‌گیرد.

نوع و مدل پروانه با توجه به کاربری میکسر، سرعت موردنیاز و نحوه اختلاط طراحی می‌شود. انتخاب صحیح پروانه نقش مهمی در ایجاد جریان مناسب داخل مخزن دارد.

انواع پروانه میکسر مخازن استیل

پره‌های مورد استفاده در میکسرها به‌طور کلی به دو کلاس تقسیم می‌شوند:

• پره‌هایی با جریان موازی با محور شفت
• پره‌هایی با جریان در جهت شعاعی

انتخاب تیپ پروانه بر اساس کاربری میکسر، سرعت و نحوه اختلاط موردنیاز انجام می‌شود.

ابعاد پروانه نیز با توجه به نوع آن و پارامترهایی مانند قطر مخزن، ارتفاع مایع داخل مخزن و ارتفاع پروانه از کف مخزن از جداول مربوطه به دست می‌آید.

ظرفیت مخازن دوجداره استیل

مخازن دوجداره استیل در ظرفیت‌های متنوع قابل عرضه هستند. محدوده ظرفیت اعلام‌شده برای این مخازن از ۲۰ لیتر تا ۳۰٬۰۰۰ لیتر است.

انتخاب ظرفیت مناسب به حجم محصول موردنظر، شرایط فرآیند و نیازهای پروژه بستگی دارد.

ویژگی‌های مخازن دوجداره استیل

مخازن دوجداره استیل بر اساس نیاز پروژه می‌توانند با ساختارها و تجهیزات مختلف طراحی شوند.

مهم‌ترین ویژگی‌های اعلام‌شده عبارت‌اند از:

• مناسب برای صنایع غذایی، دارویی و شیمیایی
• ساختار دوجداره برای کنترل دمای محصول
• امکان استفاده از عایق حرارتی مخصوص بین دو جداره
• امکان استفاده از کویل‌های لوله‌ای برای کنترل دما
• جنس بدنه عموماً استیل 304
• لایه بیرونی معمولاً با ضخامت ۱.۵ میلی‌متر
• امکان ایزوله‌کردن داخل مخزن با چندین لایه اپوکسی
• ظرفیت از ۲۰ تا ۳۰٬۰۰۰ لیتر
• امکان تجهیز به پروانه و موتورگیربکس
• قابلیت استفاده به‌عنوان همزن یا میکسر
• طراحی تیپ پروانه متناسب با نوع کاربری
• طراحی پایپینگ، استراکچر و نقشه‌های P&ID توسط تیم متخصص JSM
• طراحی با استفاده از نرم‌افزارهای AUTODESK Plant Design Suite و SolidWorks

طراحی پروانه و سیستم اختلاط

طراحی پروانه میکسر باید متناسب با شرایط فرآیند انجام شود. نوع جریان موردنیاز، سرعت اختلاط و ساختار مخزن از جمله عواملی هستند که در انتخاب تیپ پروانه مورد توجه قرار می‌گیرند.

در طراحی ابعاد پروانه نیز پارامترهایی مانند قطر مخزن، ارتفاع مایع داخل مخزن و فاصله پروانه از کف مخزن در نظر گرفته می‌شوند. به همین دلیل، پروانه و سیستم همزن را نمی‌توان بدون توجه به مشخصات مخزن و فرآیند موردنظر انتخاب کرد.

طراحی مهندسی مخازن دوجداره استیل

یکی از بخش‌های مهم در ساخت و راه‌اندازی مخازن صنعتی، طراحی صحیح تجهیزات جانبی و مسیرهای ارتباطی است. بر اساس اطلاعات ارائه‌شده، طراحی پایپینگ، استراکچر و نقشه‌های P&ID مربوط به نصب و راه‌اندازی مخازن توسط تیم‌های متخصص ماشین‌سازی JSM انجام می‌شود.

این طراحی‌ها با استفاده از نرم‌افزارهای:

• AUTODESK Plant Design Suite
• SolidWorks

انجام می‌شوند.

جدول مشخصات فنی مخازن دوجداره استیل

مشخصه	توضیحات
نوع مخزن	دوجداره استیل
کاربرد	صنایع غذایی، دارویی و شیمیایی
جنس مخزن	عموماً استیل 304
ضخامت لایه بیرونی	معمولاً ۱.۵ میلی‌متر
لایه داخلی	متناسب با حجم مخزن، معمولاً ضخیم‌تر
روش کنترل دما	عایق حرارتی یا کویل لوله‌ای
عایق‌کاری داخلی	امکان استفاده از چند لایه اپوکسی
ظرفیت	۲۰ تا ۳۰٬۰۰۰ لیتر
همزن	قابل تجهیز به پروانه و موتورگیربکس
کاربرد همزن	اختلاط و میکس محصول
نوع پروانه	جریان محوری یا جریان شعاعی
طراحی پایپینگ	توسط تیم متخصص JSM
طراحی استراکچر	توسط تیم متخصص JSM
نقشه‌های مهندسی	P&ID
نرم‌افزارهای طراحی	AUTODESK Plant Design Suite و SolidWorks

چرا استفاده از مخزن دوجداره استیل اهمیت دارد؟

در فرآیندهایی که دمای محصول اهمیت دارد، استفاده از مخزن دوجداره می‌تواند امکان کنترل شرایط دمایی محصول را فراهم کند. این موضوع به‌ویژه در صنایع غذایی، دارویی و شیمیایی که شرایط نگهداری محصول اهمیت بیشتری دارد، مورد توجه قرار می‌گیرد.

از طرف دیگر، امکان تجهیز مخزن به پروانه و موتورگیربکس باعث می‌شود یک مخزن دوجداره، علاوه بر نگهداری محصول، قابلیت استفاده به‌عنوان میکسر را نیز داشته باشد.

مزایای اصلی

• کنترل دمای محصول
• امکان استفاده از عایق حرارتی
• امکان استفاده از کویل لوله‌ای
• قابلیت تجهیز به همزن
• امکان انتخاب ظرفیت متناسب با پروژه
• امکان طراحی پروانه متناسب با فرآیند اختلاط
• قابلیت طراحی پایپینگ، استراکچر و P&ID متناسب با پروژه

جمع‌بندی

مخازن دوجداره استیل برای نگهداری محصول در صنایع غذایی، دارویی و شیمیایی طراحی می‌شوند و با استفاده از ساختار دوجداره، امکان کنترل شرایط دمایی سیال داخل مخزن را فراهم می‌کنند. این مخازن می‌توانند با عایق حرارتی یا کویل‌های لوله‌ای طراحی شوند و ظرفیت آن‌ها از ۲۰ تا ۳۰٬۰۰۰ لیتر قابل ارائه است.

همچنین امکان تجهیز مخزن به پروانه و موتورگیربکس، قابلیت استفاده از آن به‌عنوان میکسر را فراهم می‌کند. ماشین‌سازی JSM طراحی پایپینگ، استراکچر و نقشه‌های P&ID مربوط به نصب و راه‌اندازی مخازن را با استفاده از نرم‌افزارهای AUTODESK Plant Design Suite و SolidWorks توسط تیم‌های متخصص انجام می‌دهد.
