دستگاه تولید فیلم سه لایه یکی از ماشین‌آلات مورد استفاده در صنعت تولید فیلم‌های پلاستیکی است. این دستگاه با ساختار اکسترودر سه‌لایه ABC، برای تولید فیلم با استفاده از سه لایه مواد طراحی شده است. انتخاب تجهیزات مناسب در خطوط تولید فیلم پلاستیکی می‌تواند بر کنترل فرآیند، مدیریت مواد اولیه و استمرار تولید تأثیرگذار باشد.

در طراحی یک خط اکسترودر سه‌لایه، علاوه بر واحدهای اصلی اکستروژن، تجهیزاتی مانند سیستم خنک‌کاری، تعویض رول، کنترل ضخامت، تنظیم حباب و مدیریت فیلتر نیز اهمیت دارند. ماشین تولید فیلم سه‌لایه JSM با مجموعه‌ای از سیستم‌های کنترلی و امکانات استاندارد و سفارشی ارائه می‌شود تا نیازهای مختلف خطوط تولید را پوشش دهد.

دستگاه تولید فیلم سه لایه چیست؟

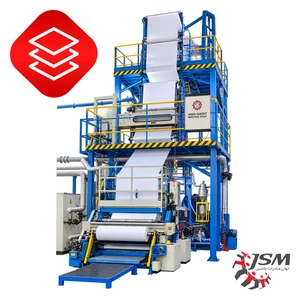

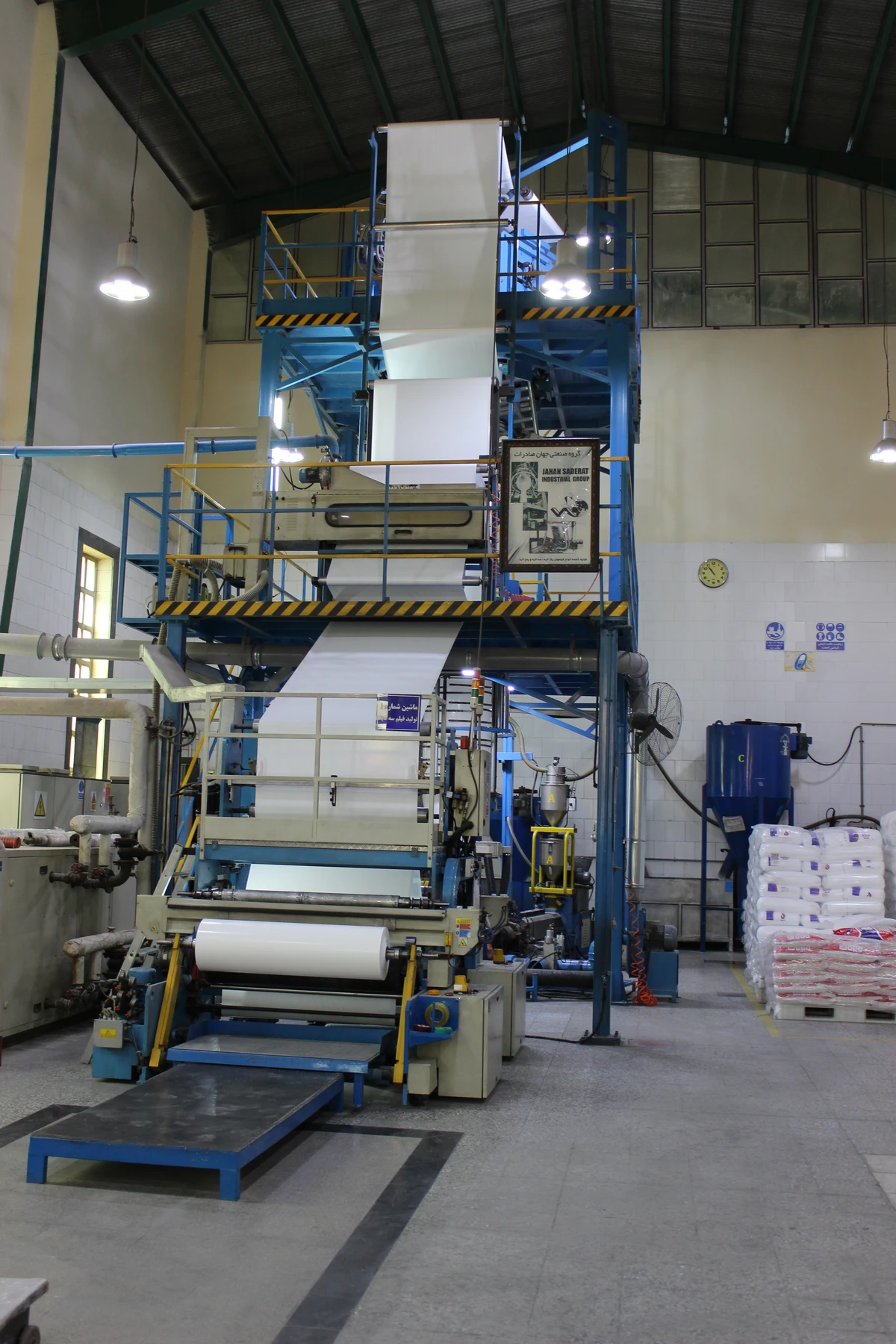

دستگاه تولید فیلم سه لایه یا اکسترودر سه‌لایه ABC، ماشینی صنعتی برای تولید فیلم پلاستیکی با ساختار سه‌لایه است. در این سیستم، واحدهای مربوط به لایه‌های ABC در کنار تجهیزات کنترلی و جانبی فعالیت می‌کنند تا فرآیند تولید و تنظیمات دستگاه مدیریت شود.

این ماشین به سرو موتور، سیستم کنترل Doteco، نمایشگر HMI و کنترلر PLC مجهز است. همچنین امکاناتی مانند لبه‌گیر اتوماتیک، تعویض رول همراه با کنترل دنسر، بادکن اتوماتیک با سنسور اولتراسونیک و سیستم کنترل فشار برای تعویض به‌موقع فیلتر در مشخصات آن در نظر گرفته شده‌اند.

مزایای دستگاه اکسترودر سه لایه ABC

وجود سیستم‌های اتوماتیک و کنترلی در دستگاه تولید فیلم سه لایه می‌تواند به مدیریت بهتر فرآیند تولید و کاهش نیاز به انجام برخی تنظیمات به‌صورت دستی کمک کند. همچنین تجهیزات خنک‌کاری و سیستم‌های کنترل فشار و هشدار، برای پشتیبانی از عملکرد دستگاه در نظر گرفته شده‌اند.

مهم‌ترین مزایا و قابلیت‌های اعلام‌شده برای این دستگاه عبارت‌اند از:

• لبه‌گیر تمام اتوماتیک برای کنترل لبه فیلم
• تعویض رول اتوماتیک همراه با سیستم کنترل دنسر
• امکان تعویض برقی و اتوماتیک سایز
• استفاده از سرو موتور، Doteco، HMI و PLC
• سیستم کنترل آلارم برای شناسایی و رفع سریع ایرادات
• سیستم شبکه پروفی‌باس (Profibus)
• بادکن اتوماتیک مجهز به سنسور اولتراسونیک
• سیستم کنترل فشار برای تشخیص زمان مناسب تعویض فیلتر
• سیستم روغن‌کاری اتوماتیک گیربکس‌های واحدهای ABC
• استفاده از موتور، درایو و گیربکس‌های سنگین‌کار
• وجود سیستم‌های خنک‌کاری آب و هوا
• ارائه مستندات فنی، نسخه پشتیبان برنامه‌ها و فهرست قطعات یدکی و نگهداری

کاربرد دستگاه تولید فیلم سه لایه

کاربرد اصلی اکسترودر سه‌لایه ABC، تولید فیلم پلاستیکی سه‌لایه است. نوع محصول نهایی و کاربرد آن به مواد اولیه، ساختار لایه‌ها، تنظیمات تولید و مشخصات سفارش بستگی دارد.

از آنجا که در اطلاعات ارائه‌شده، نوع دقیق فیلم، مواد اولیه قابل استفاده و ضخامت نهایی محصول مشخص نشده است، انتخاب دستگاه برای یک کاربرد خاص باید با بررسی نیاز تولید و هماهنگی فنی انجام شود.

ویژگی‌های دستگاه تولید فیلم سه لایه JSM

دستگاه تولید فیلم سه لایه JSM مجموعه‌ای از تجهیزات مکانیکی، کنترلی و جانبی را در بر می‌گیرد. برخی از این تجهیزات در مشخصات اصلی دستگاه آمده‌اند و برخی دیگر به‌عنوان آپشن قابل سفارش ارائه می‌شوند.

۱. سیستم‌های اتوماتیک و کنترلی

• لبه‌گیر تمام اتوماتیک (Edge Guide): برای کنترل موقعیت لبه فیلم.

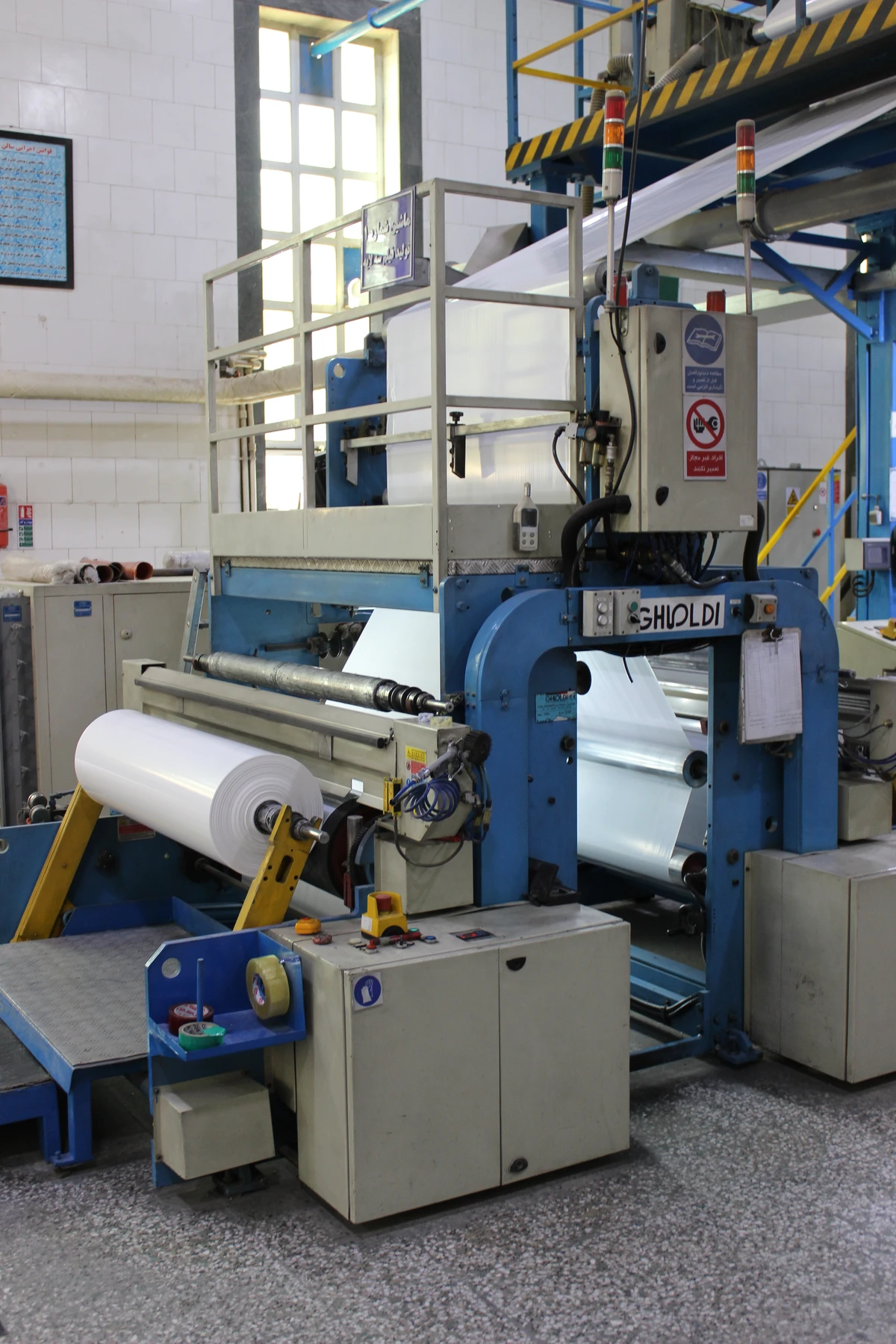

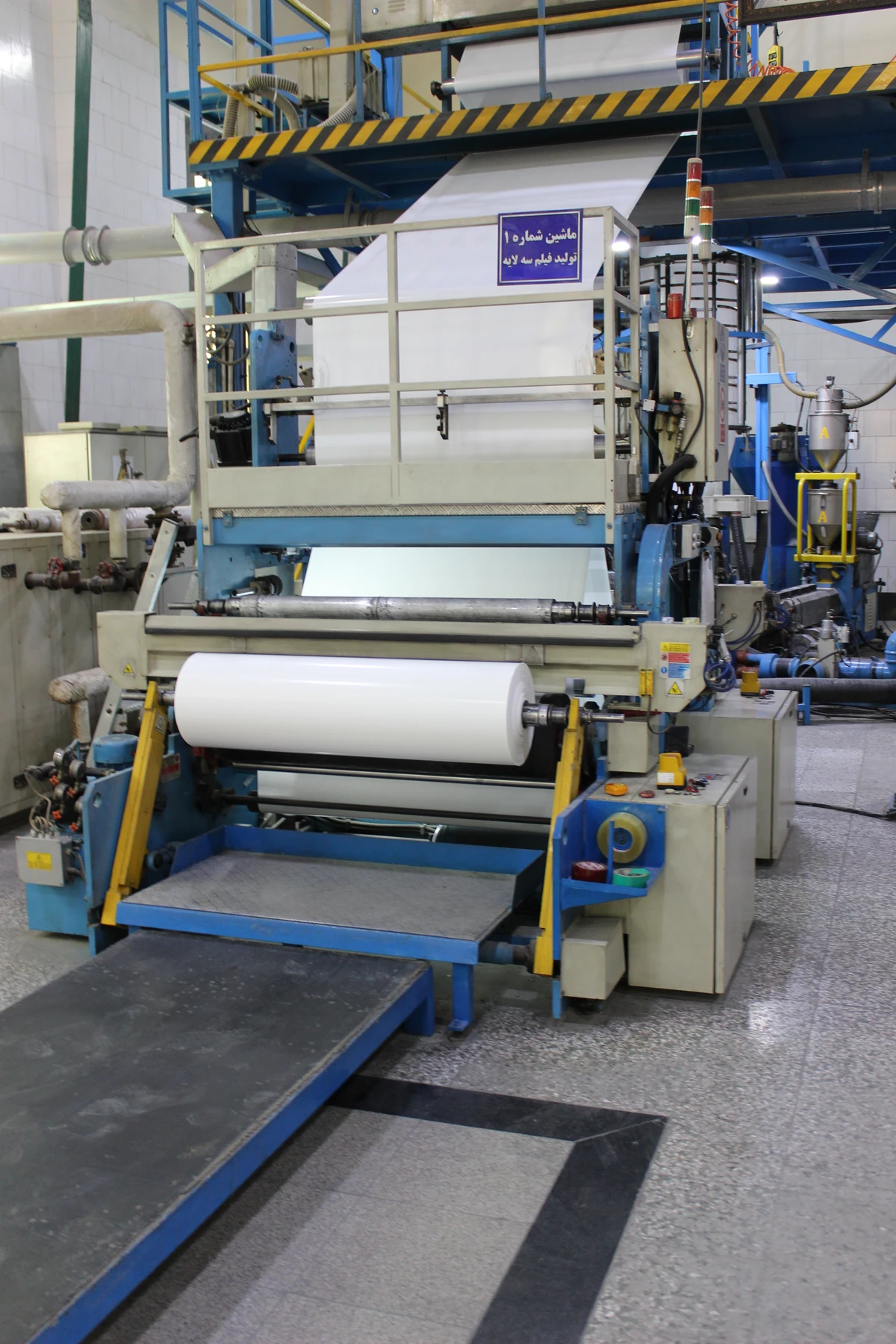

• تعویض رول اتوماتیک (Roll Change): همراه با سیستم کنترل دنسر.
• تعویض سایز برقی و اتوماتیک: برای انجام تنظیمات مربوط به تغییر سایز.
• سیستم کنترل: شامل سرو موتور، Doteco، HMI و PLC.
• سیستم شبکه پروفی‌باس (Profibus): برای ارتباط میان تجهیزات کنترلی.
• سیستم اعلام ایراد: نمایش خطا به‌صورت آلارم در نقاط مهم ماشین.
• سیستم کنترل فشار: برای مدیریت زمان مناسب تعویض فیلتر.
• بادکن اتوماتیک: مجهز به سنسور اولتراسونیک.

۲. سیستم‌های خنک‌کاری

در این دستگاه دو سیستم خنک‌کاری برای بخش‌های مختلف در نظر گرفته شده است:

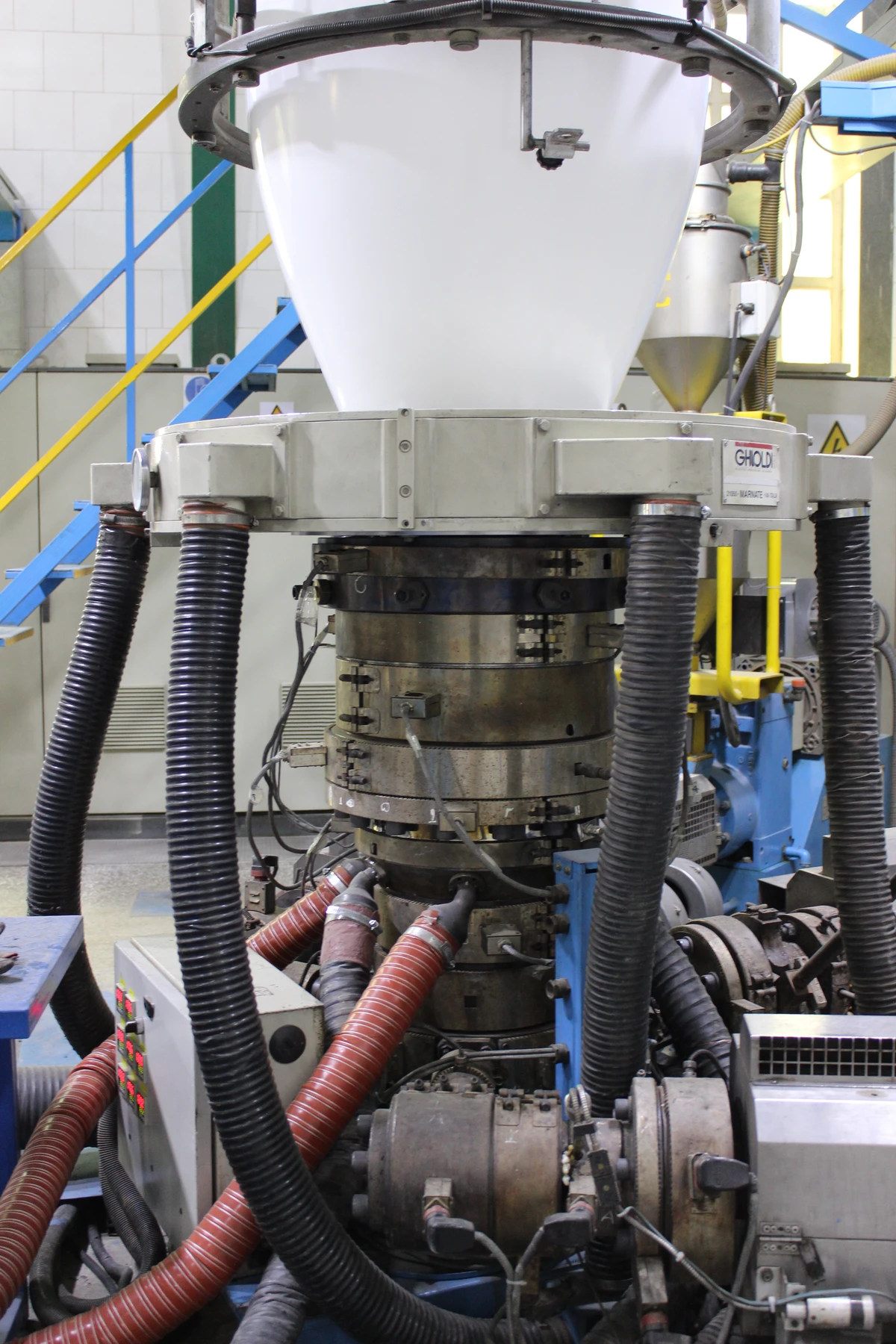

• چیلر گردش آب سرد: برای سیلندرهای آب‌گرد و سیلندر و ماردون لایه‌های ABC.

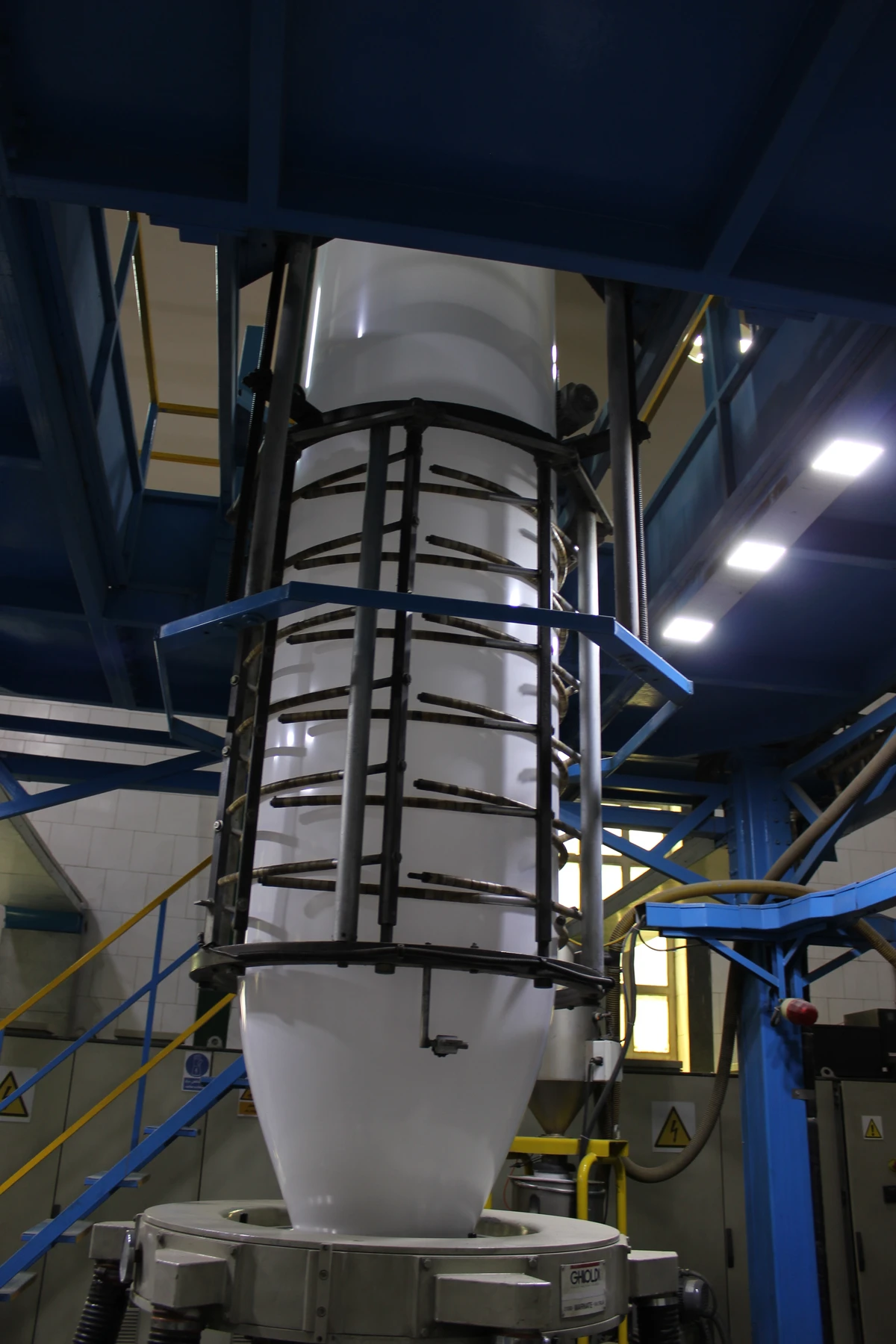

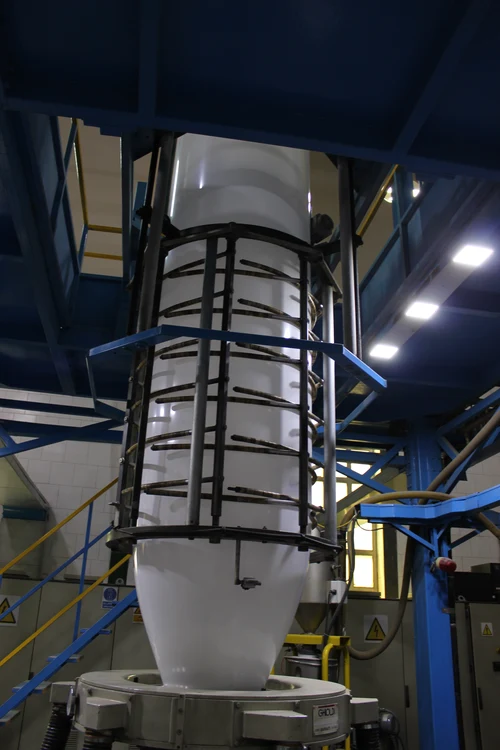

• چیلر هوای سرد: با استفاده از کندانسور گاز سرد برای خنک‌کردن حباب.

این تجهیزات با هدف تأمین سرمایش موردنیاز بخش‌های مشخص‌شده در ساختار دستگاه ارائه می‌شوند.

۳. سیستم تعویض و کنترل فیلتر

دستگاه دارای سیستم تعویض فیلتر دستی است. همچنین در صورت سفارش، امکان ارائه سیستم تعویض فیلتر با جک هیدرولیکی وجود دارد که هزینه آن به‌صورت جداگانه محاسبه می‌شود.

سیستم کنترل فشار نیز برای کمک به تشخیص زمان مناسب تعویض فیلتر در نظر گرفته شده است.

۴. تجهیزات و آپشن‌های قابل سفارش

برخی تجهیزات دستگاه به‌صورت آپشن قابل ارائه هستند و هزینه آن‌ها جداگانه محاسبه می‌شود:

• برج گردان: آپشن قابل سفارش.
• سبد برقی (Basket): آپشن قابل سفارش.
• سیستم ضخامت‌سنج اتوماتیک: برای تنظیم دستی قالب؛ هزینه به‌صورت جداگانه فاکتور می‌شود.
• پمپ وکیوم و هاپر مکش سیلندرهای ABC: آپشن قابل سفارش.
• سیستم دوزینگ کنترل (Dosing Control): با هزینه جداگانه.
• سیستم تعویض فیلتر هیدرولیکی: قابل ارائه در صورت سفارش.

پیش از سفارش دستگاه، بهتر است فهرست آپشن‌های موردنیاز و هزینه هرکدام به‌صورت دقیق در پیش‌فاکتور مشخص شود.

۵. سیستم تغذیه و آماده‌سازی مواد اولیه

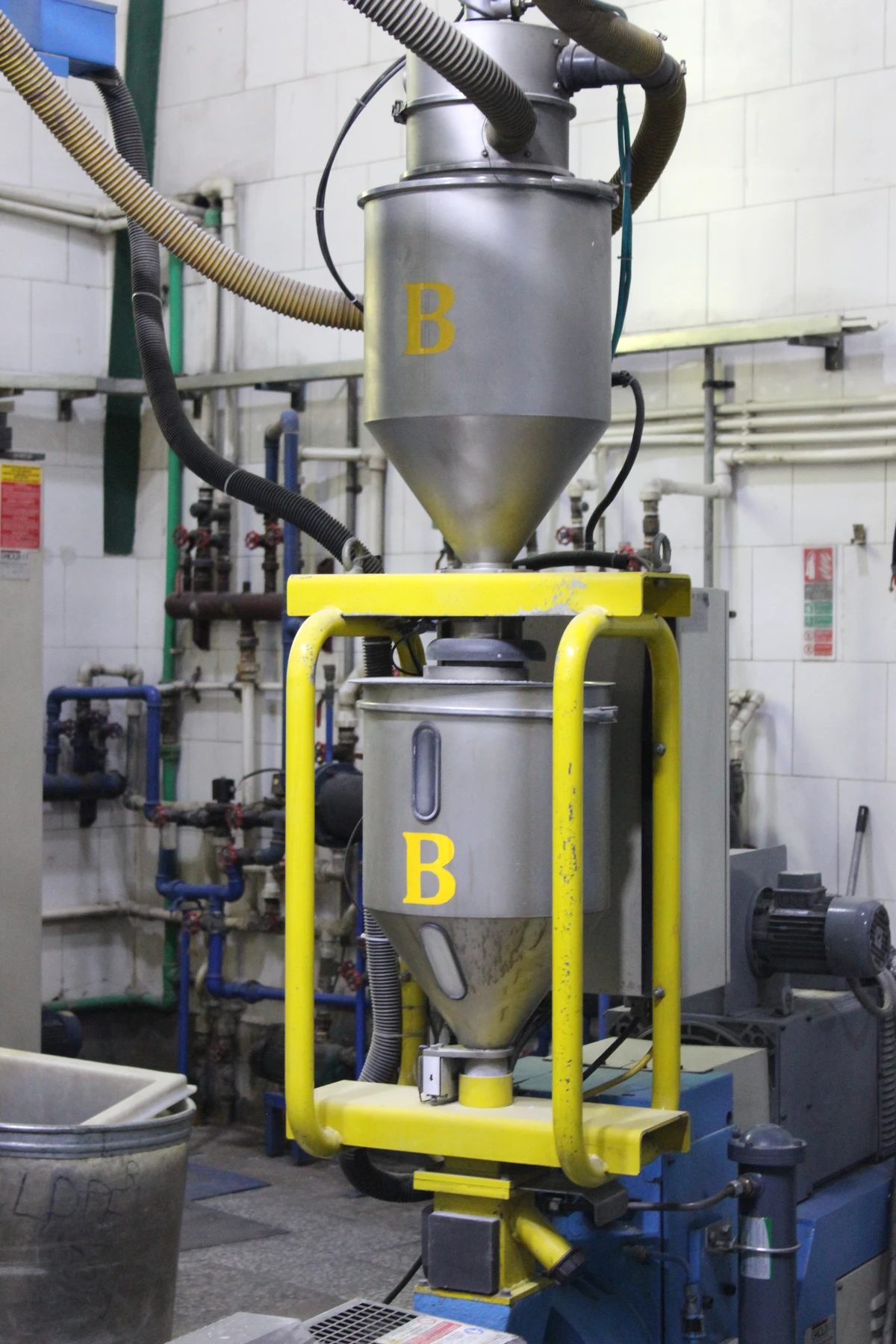

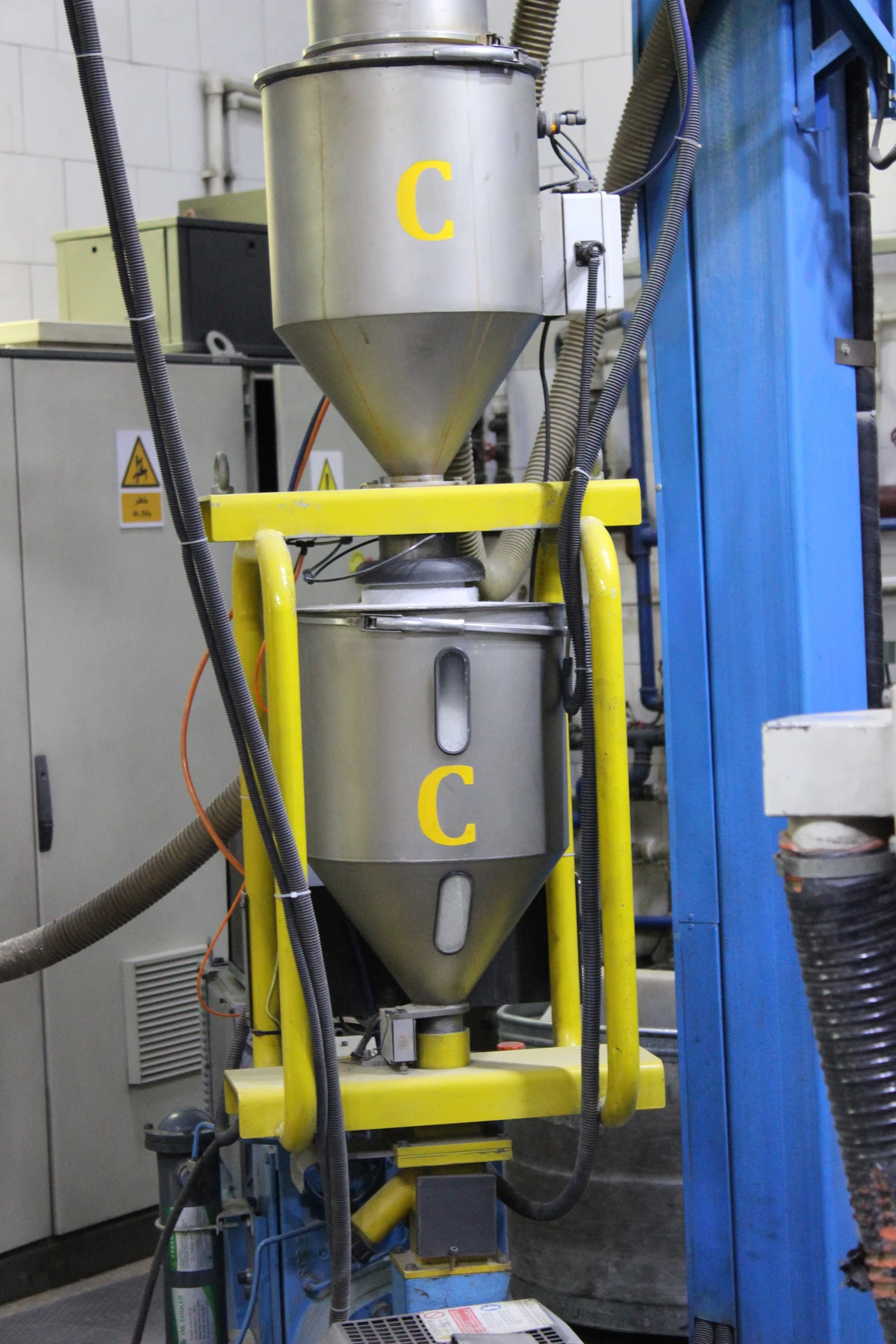

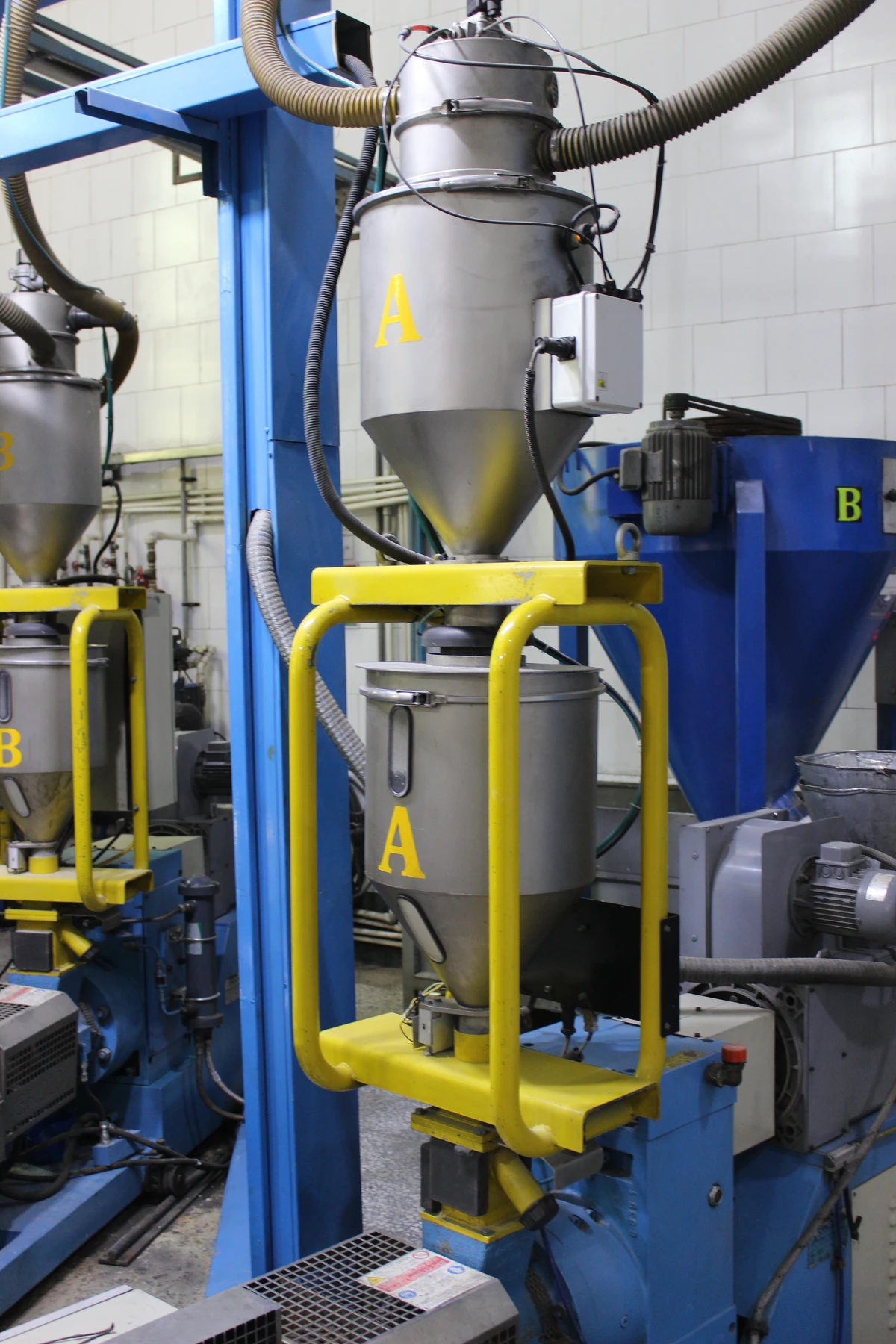

این ماشین دارای دستگاه میکسر مواد اولیه و وان مکش است. همچنین امکان سفارش پمپ وکیوم و هاپر مکش برای سیلندرهای ABC وجود دارد.

وجود این تجهیزات باید متناسب با ساختار خط و نیاز تولید بررسی شود تا پیکربندی نهایی دستگاه با فرآیند موردنظر هماهنگ باشد.

۶. موتور، گیربکس و طراحی ماردون

طبق مشخصات ارائه‌شده، موتورهای ماشین، درایورها و گیربکس‌ها از مدل‌های سنگین‌کار انتخاب شده‌اند تا برای کارکرد طولانی‌مدت و بدون وقفه مناسب باشند.

همچنین طراحی ماردون دستگاه برگرفته از طراحی ماردون‌های ماشین‌آلات ایتالیایی عنوان شده است. این مورد به‌عنوان ویژگی طراحی اعلام‌شده برای دستگاه در نظر گرفته می‌شود.

ابعاد دستگاه تولید فیلم سه لایه

ابعاد اعلام‌شده برای دستگاه اکسترودر سه‌لایه ABC عبارت‌اند از:

• طول: ۱۲ متر
• ارتفاع: ۱۲ متر
• عرض: ۷ متر

با توجه به ابعاد دستگاه، بررسی فضای نصب، ارتفاع سالن و محل استقرار تجهیزات جانبی پیش از راه‌اندازی اهمیت دارد.

جدول مشخصات فنی دستگاه تولید فیلم سه لایه ABC

مشخصه	توضیحات
نام دستگاه	دستگاه تولید فیلم سه لایه
نوع دستگاه	اکسترودر سه‌لایه ABC
سیستم کنترل	سرو موتور، Doteco، HMI و PLC
سیستم شبکه	پروفی‌باس (Profibus)
لبه‌گیر	تمام اتوماتیک
تعویض رول	اتوماتیک همراه با کنترل دنسر
تعویض سایز	برقی و اتوماتیک
سیستم بادکن	اتوماتیک با سنسور اولتراسونیک
کنترل فیلتر	سیستم کنترل فشار
تعویض فیلتر	دستی؛ نوع هیدرولیکی با جک، در صورت سفارش
خنک‌کاری سیلندرها	چیلر گردش آب سرد
خنک‌کاری حباب	چیلر هوای سرد با کندانسور گاز سرد
آماده‌سازی مواد	میکسر مواد اولیه و وان مکش
نوع موتور و گیربکس	مدل سنگین‌کار
طول دستگاه	۱۲ متر
ارتفاع دستگاه	۱۲ متر
عرض دستگاه	۷ متر
آپشن‌ها	برج گردان، سبد برقی، ضخامت‌سنج اتوماتیک، پمپ وکیوم و هاپر مکش، دوزینگ کنترل
گارانتی تجهیزات برقی و ابزار دقیق	یک سال
گارانتی استهلاک سیلندر و ماردون	۴ سال، طبق اعلام سازنده

توجه: هزینه برخی آپشن‌ها از جمله سیستم ضخامت‌سنج اتوماتیک، دوزینگ کنترل و تعویض فیلتر هیدرولیکی به‌صورت جداگانه محاسبه می‌شود.

گارانتی، مستندات و خدمات همراه دستگاه

برای دستگاه تولید فیلم سه‌لایه، یک سال گارانتی تمام تجهیزات برقی و ابزار دقیق اعلام شده است. همچنین طبق اطلاعات ارائه‌شده، گارانتی استهلاک سیلندر و ماردون چهار سال است.

همراه دستگاه، مدارک و اقلام زیر نیز ارسال می‌شوند:

• کاتالوگ دستگاه
• نسخه پشتیبان برنامه‌ها (Backup)
• مستندات فنی (Documentation)
• فهرست قطعات یدکی
• برنامه نگهداری و تعمیرات پیشگیرانه (PM)
• فهرست متریال مصرفی مربوط به PM
• جعبه ابزار مخصوص تنظیمات تجهیزات خاص

سیستم اعلام ایراد به‌صورت آلارم در نقاط مهم ماشین نیز برای کمک به بررسی و رفع ایرادات یا تعمیر دستگاه در نظر گرفته شده است.

چرا انتخاب اکسترودر سه لایه مناسب اهمیت دارد؟

انتخاب دستگاه تولید فیلم سه‌لایه باید بر اساس نوع محصول نهایی، مواد اولیه، نیاز تولید، فضای نصب و تجهیزات جانبی موردنیاز انجام شود. علاوه بر مشخصات اصلی اکسترودر، سیستم‌های تعویض رول، خنک‌کاری، کنترل فشار و امکانات اتوماتیک نیز در بررسی فنی دستگاه اهمیت دارند.

در زمان خرید، بهتر است تجهیزات استاندارد و آپشن‌های سفارشی از یکدیگر تفکیک شوند و هزینه تجهیزات دارای فاکتور جداگانه، شرایط گارانتی و مدارک همراه دستگاه به‌صورت شفاف در پیشنهاد فروش درج شوند.

نکات مهم پیش از خرید

• مشخص‌کردن نوع فیلم و نیاز تولید
• بررسی ابعاد دستگاه و فضای موردنیاز برای نصب
• تعیین نیاز به برج گردان و سبد برقی
• بررسی نیاز به سیستم ضخامت‌سنج و دوزینگ کنترل
• انتخاب نوع سیستم تعویض فیلتر
• بررسی تجهیزات تغذیه مواد اولیه و سیستم‌های خنک‌کاری
• دریافت جزئیات مکتوب درباره گارانتی و خدمات
• دریافت فهرست قطعات یدکی و برنامه PM

جمع‌بندی

دستگاه تولید فیلم سه لایه اکسترودر ABC با سیستم‌های کنترلی Doteco، PLC و HMI، سرو موتور، لبه‌گیر اتوماتیک، تعویض رول همراه با دنسر کنترل و تجهیزات خنک‌کاری آب و هوا، برای تولید فیلم پلاستیکی سه‌لایه طراحی شده است.

قابلیت سفارش آپشن‌هایی مانند برج گردان، سبد برقی، ضخامت‌سنج اتوماتیک، پمپ وکیوم و دوزینگ کنترل، امکان انتخاب پیکربندی متناسب با نیاز خط تولید را فراهم می‌کند. همچنین گارانتی اعلام‌شده، سیستم آلارم، مستندات فنی و فهرست قطعات یدکی از موارد قابل توجه هنگام بررسی این دستگاه هستند.

برای انتخاب پیکربندی مناسب، پیشنهاد می‌شود نوع فیلم موردنظر، شرایط نصب و آپشن‌های موردنیاز پیش از نهایی‌کردن سفارش با واحد فنی ماشین‌سازی JSM بررسی شوند.
