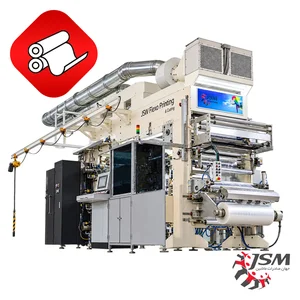

دستگاه چاپ فلکسو سیلندر مرکزی | ماشین چاپ فلکسو صنعتی

دستگاه چاپ فلکسو سیلندر مرکزی یکی از ماشین‌آلات مورد استفاده در صنعت چاپ فیلم و بسته‌بندی است. کیفیت چاپ، دقت تنظیم رنگ‌ها، کنترل کشش رول و هماهنگی واحدهای چاپ از عوامل مهم در عملکرد این تجهیزات محسوب می‌شوند. استفاده از سیستم‌های اتوماتیک و کنترلی می‌تواند مدیریت فرآیند چاپ را آسان‌تر کند و به شناسایی سریع‌تر ایرادات احتمالی کمک کند.

ماشین چاپ فلکسو سیلندر مرکزی JSM با تجهیزاتی مانند سرو موتور، PLC و HMI، سیستم کنترل رجیستر برقی، دوربین کنترل چاپ و دکتر چمبر پنوماتیکی ارائه می‌شود. همچنین سیستم تعویض رول اتوماتیک، لبه‌گیر تمام اتوماتیک و ویسکومتر اتوماتیک تزریق حلال از امکانات در نظر گرفته‌شده برای این دستگاه هستند.

دستگاه چاپ فلکسو سیلندر مرکزی چیست؟

دستگاه چاپ فلکسو سیلندر مرکزی نوعی ماشین چاپ صنعتی است که برای انجام عملیات چاپ با استفاده از واحدهای چاپ فلکسو طراحی می‌شود. در این ساختار، سیلندر مرکزی نقش مهمی در پشتیبانی از فرآیند چاپ دارد و تنظیم دقیق موقعیت چاپ و هماهنگی واحدها برای دستیابی به نتیجه مطلوب اهمیت دارد.

در دستگاه چاپ فلکسو سیلندر مرکزی JSM، سیستم‌های کنترلی و اتوماتیک متعددی برای مدیریت عملیات چاپ در نظر گرفته شده‌اند. سرو موتور، PLC و HMI، سیستم شبکه پروفی‌باس، کنترل رجیستر برقی و دوربین کنترل چاپ از جمله این تجهیزات هستند.

مزایای دستگاه چاپ فلکسو سیلندر مرکزی

تجهیز دستگاه چاپ به سیستم‌های اتوماتیک و کنترلی می‌تواند به مدیریت بهتر فرآیند چاپ و کاهش خطاهای ناشی از تنظیمات نامناسب کمک کند. همچنین سیستم کنترل کیفیت چاپ و اعلام آلارم، امکان شناسایی مشکلات و واکنش سریع‌تر به آن‌ها را فراهم می‌کند.

مهم‌ترین مزایا و قابلیت‌های دستگاه بر اساس مشخصات ارائه‌شده عبارت‌اند از:

• کنترل اتوماتیک ویسکوزیته و تزریق حلال
• تعویض اتوماتیک رول همراه با سیستم کنترل دنسر
• طاقه‌بازکن و جمع‌کن اتوماتیک برای هسته‌های ۳ و ۶ اینچ
• لبه‌گیر تمام اتوماتیک
• دوربین کنترل چاپ با سیستم اعلام آلارم
• توقف سریع ماشین در صورت برطرف‌نشدن مشکل چاپ، طبق عملکرد اعلام‌شده
• سیستم کنترل رجیستر چپ و راست برقی
• سیستم کنترل رجیستر بالا و پایین برقی
• دکتر چمبر با تیغه دکتر بلید پنوماتیکی
• سیستم شبکه پروفی‌باس
• چرخ‌دنده مرکزی با سختی بالا
• ارائه مستندات فنی، نسخه پشتیبان برنامه‌ها و فهرست قطعات یدکی

کاربرد دستگاه چاپ فلکسو سیلندر مرکزی

کاربرد این دستگاه در حوزه چاپ صنعتی و بسته‌بندی قرار می‌گیرد. با این حال، نوع دقیق مواد قابل چاپ، عرض چاپ، تعداد واحدهای چاپ و محدوده ضخامت فیلم در اطلاعات ارائه‌شده مشخص نشده است؛ بنابراین انتخاب دستگاه برای یک محصول مشخص باید با بررسی نیاز چاپ و مشخصات سفارش انجام شود.

ویژگی‌های دستگاه چاپ فلکسو سیلندر مرکزی JSM

این دستگاه به مجموعه‌ای از سیستم‌های کنترلی، مکانیکی و جانبی مجهز است که برای مدیریت عملیات چاپ، تنظیم رجیستر، کنترل رول و بررسی کیفیت چاپ در نظر گرفته شده‌اند.

۱. سیستم کنترل ویسکوزیته و تزریق حلال

دستگاه دارای سیستم ویسکومتر اتوماتیک با قابلیت تزریق حلال است. این سیستم برای کنترل ویسکوزیته رنگ در فرآیند چاپ در نظر گرفته شده است.

۲. طاقه‌بازکن و جمع‌کن اتوماتیک

سیستم طاقه‌بازکن و جمع‌کن اتوماتیک دستگاه برای هسته‌های ۳ اینچ و ۶ اینچ طراحی شده است. همچنین سیستم تعویض رول اتوماتیک همراه با دنسر کنترل، از تجهیزات این ماشین محسوب می‌شود.

۳. لبه‌گیر تمام اتوماتیک

سیستم Edge Guide برای کنترل موقعیت لبه رول در مسیر حرکت فیلم در نظر گرفته شده است. این قابلیت به مدیریت بهتر حرکت رول در فرآیند چاپ کمک می‌کند.

۴. دوربین کنترل چاپ

دستگاه به دوربین کنترل چاپ مجهز است. طبق مشخصات اعلام‌شده، در صورت بروز مشکل یا افت کیفیت چاپ، سیستم آلارم صادر می‌کند و اگر مشکل به‌سرعت برطرف نشود، ماشین را خاموش می‌کند.

۵. سیستم کنترل و شبکه ارتباطی

تجهیزات کنترلی دستگاه شامل موارد زیر هستند:

• سرو موتور
• PLC
• HMI
• سیستم شبکه پروفی‌باس (Profibus)
• سیستم اعلام آلارم در نقاط مهم ماشین

این مجموعه برای کنترل عملیات دستگاه و شناسایی سریع ایرادات احتمالی در نظر گرفته شده است.

۶. چرخ‌دنده مرکزی

دستگاه دارای چرخ‌دنده مرکزی با سختی بسیار بالا است. این ویژگی در ساختار مکانیکی ماشین در نظر گرفته شده است.

۷. سیستم دکتر چمبر و تیغه دکتر بلید

سیستم دکتر چمبر دستگاه با تیغه دکتر بلید به‌صورت پنوماتیکی طراحی شده است. این مجموعه از اجزای مرتبط با انتقال و کنترل رنگ در فرآیند چاپ فلکسو محسوب می‌شود.

۸. سیستم رجیستر برقی

دستگاه به دو سیستم تنظیم رجیستر برقی مجهز است:

• سیستم رجیستر چپ و راست
• سیستم رجیستر بالا و پایین

این سیستم‌ها برای تنظیم موقعیت چاپ و هماهنگی آن در جهت‌های مشخص‌شده مورد استفاده قرار می‌گیرند.

۹. غلتک‌های آنیلوکس و کلیشه

بر اساس مشخصات ارائه‌شده، یک ست غلتک آنیلوکس رنگ متناسب با تعداد واحدهای دستگاه و یک ست غلتک کلیشه اسلیو متناسب با تعداد واحدها همراه ماشین ارائه می‌شود.

غلتک‌های اضافی آنیلوکس و کلیشه در صورت نیاز، جداگانه محاسبه و فاکتور خواهند شد. بنابراین هنگام خرید، بهتر است تعداد و مشخصات غلتک‌های موردنیاز برای سفارش‌های چاپی مختلف از ابتدا مشخص شود.

۱۰. سیستم خنک‌کاری

دستگاه دارای یک دستگاه چیلر ۱۰ تن با سیستم گردش آب است که برای خنک‌کردن سیلندرهای آب‌گرد مورد استفاده قرار می‌گیرد.

ابعاد و مشخصات فنی دستگاه چاپ فلکسو سیلندر مرکزی

ابعاد و وزن اعلام‌شده برای این ماشین به شرح زیر است:

• طول: حدود ۱۲ متر
• عرض: حدود ۵ متر
• ارتفاع: ۴ تا ۶ متر
• وزن: ۳۰ تا ۳۵ تن

با توجه به ابعاد و وزن دستگاه، بررسی فضای نصب، مسیر حمل، ظرفیت کف محل استقرار و دسترسی‌های لازم برای تعمیر و نگهداری پیش از نصب اهمیت دارد.

جدول مشخصات فنی دستگاه چاپ فلکسو سیلندر مرکزی

مشخصه	توضیحات
نوع دستگاه	چاپ فلکسو سیلندر مرکزی
سیستم کنترل	سرو موتور، PLC و HMI
سیستم شبکه	پروفی‌باس (Profibus)
کنترل ویسکوزیته	ویسکومتر اتوماتیک با تزریق حلال
طاقه‌بازکن و جمع‌کن	اتوماتیک، ۳ و ۶ اینچ
تعویض رول	اتوماتیک همراه با دنسر کنترل
سیستم لبه‌گیر	تمام اتوماتیک
کنترل کیفیت چاپ	دوربین کنترل چاپ همراه با آلارم
سیستم دکتر چمبر	پنوماتیکی با تیغه دکتر بلید
رجیستر	تنظیم برقی چپ و راست و بالا و پایین
چرخ‌دنده مرکزی	با سختی بسیار بالا
غلتک آنیلوکس	یک ست متناسب با تعداد واحدها
غلتک کلیشه	اسلیو، یک ست متناسب با تعداد واحدها
چیلر	یک دستگاه ۱۰ تن با گردش آب
طول	حدود ۱۲ متر
عرض	حدود ۵ متر
ارتفاع	۴ تا ۶ متر
وزن	۳۰ تا ۳۵ تن
گارانتی تجهیزات برقی و ابزار دقیق	یک سال

گارانتی، آموزش و مستندات همراه دستگاه

برای دستگاه چاپ فلکسو سیلندر مرکزی، یک سال گارانتی تمام تجهیزات برقی و ابزار دقیق اعلام شده است. همچنین آموزش کامل واحد کنترل کیفیت با هدف ارائه محصول با کیفیت در مشخصات دستگاه قرار دارد.

مدارک و اقلام همراه دستگاه شامل موارد زیر هستند:

• کاتالوگ دستگاه
• نسخه پشتیبان برنامه‌ها (Backup)
• مستندات فنی (Documentation)
• فهرست قطعات یدکی
• برنامه نگهداری و تعمیرات پیشگیرانه (PM)
• فهرست متریال مصرفی مربوط به PM
• جعبه ابزار مخصوص تنظیمات تجهیزات خاص

علاوه بر این، سیستم اعلام ایراد به‌صورت آلارم در نقاط مهم ماشین برای بررسی، رفع ایراد یا تعمیر در نظر گرفته شده است.

نکات مهم پیش از خرید دستگاه چاپ فلکسو سیلندر مرکزی

انتخاب دستگاه چاپ فلکسو باید متناسب با نوع سفارش‌های چاپی و نیازهای خط تولید انجام شود. علاوه بر سیستم‌های کنترلی و تجهیزات اتوماتیک، مشخص‌کردن تعداد واحدهای چاپ، نوع غلتک‌ها و تجهیزات موردنیاز برای محصولات مختلف اهمیت دارد.

پیش از نهایی‌کردن سفارش، این موارد را بررسی کنید:

• تعیین نوع مواد و فیلم موردنظر برای چاپ
• مشخص‌کردن تعداد واحدهای چاپ و نیازهای تولید
• بررسی تعداد و مشخصات غلتک‌های آنیلوکس و کلیشه
• تعیین نیاز به غلتک‌های اضافی و هزینه آن‌ها
• بررسی سیستم کنترل ویسکوزیته و تزریق حلال
• بررسی امکانات کنترل رجیستر و دوربین کنترل چاپ
• بررسی ابعاد، وزن و شرایط نصب
• دریافت جزئیات گارانتی و فهرست مستندات همراه دستگاه

جمع‌بندی

دستگاه چاپ فلکسو سیلندر مرکزی JSM با سیستم کنترل سرو موتور، PLC و HMI، ویسکومتر اتوماتیک، تعویض رول همراه با دنسر کنترل، لبه‌گیر اتوماتیک، دوربین کنترل چاپ و سیستم رجیستر برقی ارائه می‌شود. دکتر چمبر پنوماتیکی، چرخ‌دنده مرکزی با سختی بالا و چیلر ۱۰ تن نیز از دیگر مشخصات اعلام‌شده این دستگاه هستند.

وجود سیستم‌های کنترلی و اعلام آلارم، آموزش واحد کنترل کیفیت، یک سال گارانتی تجهیزات برقی و ابزار دقیق و ارائه مستندات فنی، از موارد مهم در بررسی این ماشین محسوب می‌شوند. برای انتخاب پیکربندی مناسب و تعیین تجهیزات اضافی، پیشنهاد می‌شود نیازهای چاپی و تعداد غلتک‌های موردنیاز پیش از ثبت سفارش با واحد فنی ماشین‌سازی JSM بررسی شوند.
